面の肌記号：JIS B0031 2003年の改訂に対応

リクエスト番号 コマンド リリース 区分 メニュー 更新日 担当
E16037 SMARK V17.00 新規 あり 2004/09/02 AYO

要望

　面の肌記号の表面性状の入力を JIS B0031 2003年の改訂に対応して欲しい。

対応

　新たな入力形式および「閉じた外形線一周の全表面」を意味するマーク（１７４～１７６）を追加
　しました。

　● 面の肌記号を配置する

                     [ { TOL }      ] { IS [ CMP ]          }
     SMARK [ MRK ] s [ {     } text ] { Pt                  }
                     [ { EXT }      ] { LDR P P [ P ]+  }

     表面性状を新形式で入力する。
       EXT text : 表面性状を以下の順で入力する。
                  (1) 通過帯域または基準長さ、表面性状パラメータ
                  (2) ２番目のパラメータ
                  (3) ３番目のパラメータ
                  (4) 加工方法
                  (5) 筋目とその方向
                  (6) 削り代

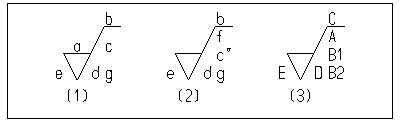

     表面性状の表示位置

         表面性状の表示位置

         (1) 従来形式の中心線平均粗さ Ra で指示した場合
         (2) 従来形式の Ra 以外の表面粗さ（Rmax、Rz）で指示した場合
         (3) 新形式で指示した場合

         a  : Ra の値
         b  : 加工方法
         c  : カットオフ値、評価長さ
         c' : 基準長さ・評価長さ
         d  : 筋目方向の記号
         e  : 仕上げしろ
         f  : Ra 以外のパラメータ
         g  : 表面うねり
         A  : 通過帯域または基準長さ、表面性状パラメータ
         B1 : ２番目のパラメータ
         B2 : ３番目のパラメータ
         C  : 加工方法
         D  : 筋目とその方向
         E  : 削り代

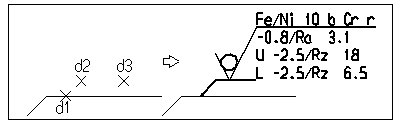

     例）表面性状を新形式で指示し、引出線を付けて記入する
         メッセージ　　　　　　操作
         コマンド名を入力　　　SMARK          （『面の肌記号』をピック）
         面の指示記号　　　　　<dig>          （マークをデジタイズ）
         　　　　　　　　　　　EXT            （表面性状：新形式）
         通過帯域または・・　"-0.8/Ra  3.1"
         ２番目のパラメータ　　"U -2.5/Rz  18"
         ３番目のパラメータ　　"L -2.5/Rz  6.5"
         加工方法　　　　　　　"Fe/Ni 10 b Cr r"
         筋目とその方向　　　　<CE>
         削り代　　　　　　　　<CE> LDR       （引出線）
         引出線の点を入力　　　<dig> <dig> <dig> <CE>

         例

メニュー

  ACADOSM.MEN に以下の行を追加
    Pagename = mdf_smrk
    + < 5, 1> "表面性状" [none, none, c4]
    + < 6, 1> "　従来形式" !TOL!
    + < 7, 1> "　新形式"   !EXT!
    Pagename = rvp_mark3
    N < 1, 2> [none, none, c0, 1, 175]
    N < 2, 2> [none, none, c0, 1, 176]
