溶接記号：JIS Z3021 2000年の改訂に対応

リクエスト番号 コマンド リリース 区分 メニュー 更新日 担当
E16038 WMARK/LFT、WMARK/DIST、WMARK V17.00 新規 あり 2004/09/10 AYO

要望

　溶接記号で JIS Z3021 2000年の改訂に対応して欲しい。

対応

　付属書１の二重基線処理および基本記号、補助記号を追加しました。

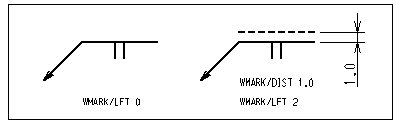

　● 製図定数：溶接記号－向こう側基線の線種
     WMARK/LFT s : 矢の向こう側を示す基線の線種番号 (0 ～ 63)
                   0 : 矢の向こう側を示す基線は表現しない

　● 製図定数：溶接記号－基線間の距離 (0.0 ～ 10.0)
     WMARK/DIST s : 「基線」と「矢の向こう側を示す基線」の間隔 (プロッタ座標系)

         WMARK_LFT_DIST

　● マーク一覧

         マーク一覧

メニュー

  ACADCMD.MEN に以下の行を追加
    + [ 53,  1,   82] !WMARK/LFT!
    + [ 53,  1,   83] !WMARK/DIST!
  ACADRVP.MEN に以下の行を追加
    Pagename = rvp_drf
    + <17, 3> "溶接記号　向う側基線の線種"    !WMARK/LFT!
    + <18, 3> "　0=向う側の基線はなし"
    + <19, 3> "溶接記号　基線間の距離"        !WMARK/DIST!
    + <20, 3> "　0.0～10.0（プロッタ座標系）"
