寸法値テキスト取得用マクロ関数

要望

  寸法テキストを取得するために、レジスタ #VERTXT を使用しているが、公差テキスト以降の寸法付加テキストが取得できない。(B21147)
  取得するための手段が欲しい。

対応

  寸法値テキスト取得用マクロ関数 getdtx() を追加しました。
    s = getdtx(idptr,type)

      引数

      idptr ・・・ アイテム識別子

      type  ・・・ 戻り値のフォーマットを指定

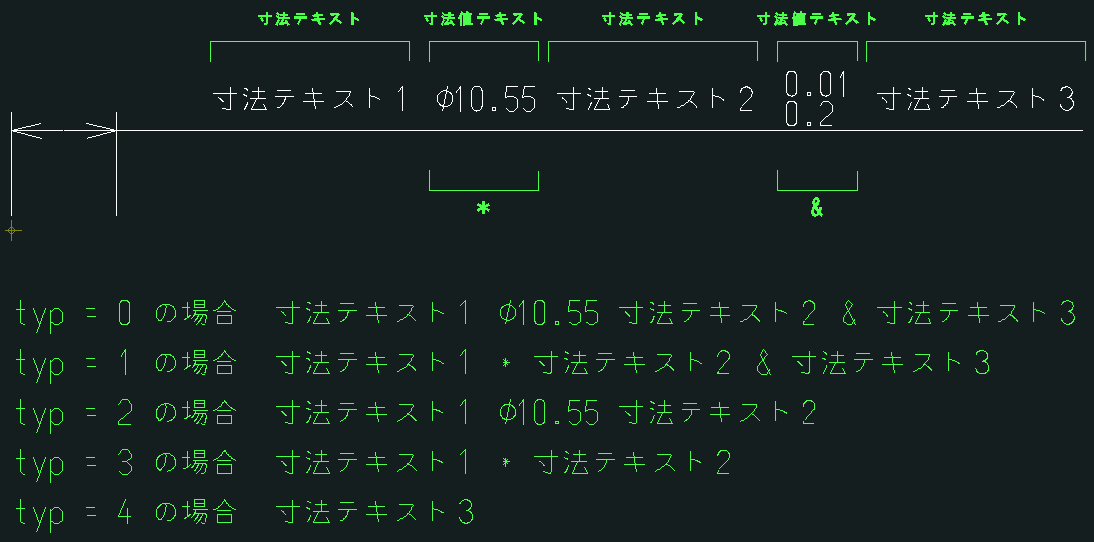

          0 - 寸法付加テキスト、寸法値テキストを公差テキスト以降の付加テキストを含め、そのまま戻す。(DTEXT/CHG が戻すテキストと同じ)
          1 - 寸法コマンド入力用テキストとして寸法値を * に、付加テキストを & に変換し、公差テキスト以降の寸法付加テキストを含めて戻す。(寸法コマンドで入力として使用可能)
          2 - 寸法付加テキスト、寸法値テキストまでを文字列として戻す。(#VERTXT の値と等価)
          3 - 寸法値テキストを * に変換し戻す。
          4 - 公差テキスト以降の付加テキストのみを戻す。

    戻り値
      type で指定されたフォーマットで寸法値テキストを戻す

      該当する文字列がない場合は、テキストの長さが 0 で戻る
      引数エラーの場合は、コマンドエンド型が戻る。


　　

例

  マクロの記述例

  dtext = getdtx(idptr( #VERIDPTR ), 4);
  if(vtype(dtext) == 4 ) {
    if( length(dtext) > 0) {
      /* 取得成功 */
    } else {
      /* 該当文字列なし */
    }
  } else {
    /* エラー */
  }

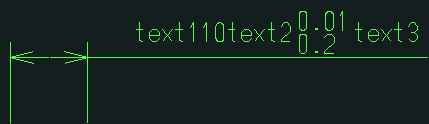

  上記寸法値の戻り値
  type 0 の場合 ・・・ text1メタ+M10メタ+Ztext2&text3
  type 1 の場合 ・・・ text1*text2&text3
  type 2 の場合 ・・・ text1メタ+M10メタ+Ztext2
  type 3 の場合 ・・・ text1*text2
  type 4 の場合 ・・・ text3
