はじめに
こんにちは、坂です。アプライアンスソリューションの「PaloAlto VMシリーズ」へトラフィックを渡す際にVPCエンドポイントを利用します。その際のエンドポイントへトラフィックを到達する仕組みで戸惑ったのでこの機にVPCエンドポイントへのトラフィック到達について整理してみました。
なお、VPCエンドポイントを作成する管理コンソールに大切な記載が書かれていますが、見落としされつつあるのと、分類しないとわかりにくい点がありましたので、この整理が皆さんに有用な情報となればと思います。
今回、このコラムでフォーカスする内容は、VPCエンドポイント管理コンソールに記載されている箇所になります。VPCエンドポイントの説明は割愛しています。

VPCエンドポイントの種類を整理

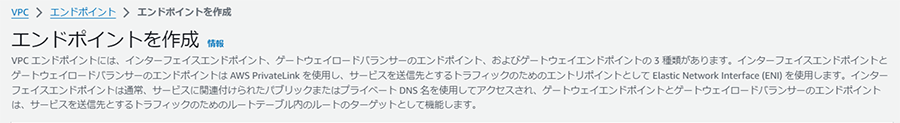

エンドポイントの作成する冒頭には、種類について記載されています。
- インタフェース エンドポイント
- ゲートウェイロードバランサ エンドポイント
- ゲートウェイ エンドポイント

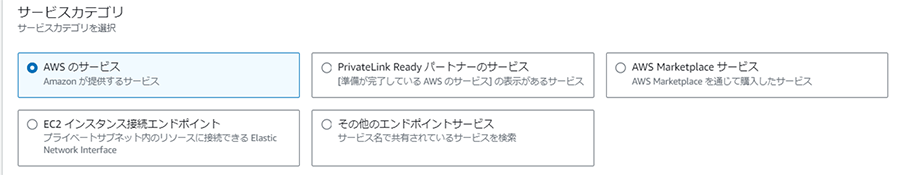

これをVPCエンドポイント作成時に指定する「サービスカテゴリ」と作成後のエンドポイントコンソールに表示されるエンドポイントタイプの関係を表すと以下になります。

サービスカテゴリと作成後にコンソールに表示されるエンドポイントタイプ
サービスカテゴリ | エンドポイントの種類 | コンソールに表示されるエンドポイントタイプ | 補足 |
---|---|---|---|
AWS のサービス | インタフェース | Interface | |
ゲートウェイ | Gateway | ||
PrivateLink Ready パートナーのサービス | インタフェース | Interface | エンドポイントサービスの種類: Interface |
ゲートウェイロードバランサ | GatewayLoadBalancer | エンドポイントサービスの種類: GatewayLoadBalancer |
|
その他のエンドポイントサービス | インタフェース | Interface | エンドポイントサービスの種類: Interface |
ゲートウェイロードバランサ | GatewayLoadBalancer | エンドポイントサービスの種類: GatewayLoadBalancer |
|
EC2 インスタンス接続エンドポイント | インタフェース | Interface |
サービスカテゴリの「PrivateLink Ready パートナーのサービス」や「その他のエンドポイントサービス」で利用するエンドポイントの「インタフェース」と「ゲートウェイロードバランサ」の違いは、結び付くエンドポイントサービスに依存します。
各「サービスカテゴリ」にフォーカスして整理しました
AWSのサービス
選択するシナリオは、AWSのサービスに特化したエンドポイントで利用する
サービスカテゴリ | エンドポイントの種類 | コンソールに表示されるエンドポイントタイプ | 特徴 |
---|---|---|---|
AWS のサービス | インタフェース | Interface |
・利用できるAWSサービス ・コスト |
ゲートウェイ | Gateway |
・利用できるAWSサービス ・コスト |
<サービスカテゴリ「AWSのサービス」におけるエンドポイント種類の違い>
エンドポイントの種類 | コスト | AWS外のオンプレから接続可否 | アクセスの制御手段 |
---|---|---|---|
インタフェース | 有料 ※時間課金+データ量 |
接続可能 | セキュリティグループ |
ゲートウェイ | 無料 | 利用不可 | アクセスポリシー |
PrivateLink Ready パートナーのサービス
選択するシナリオは、サードパーティが提供する SaaS 製品のエンドポイントサービスを結ぶ際に利用する
サービスカテゴリ | エンドポイントの種類 | コンソールに表示されるエンドポイントタイプ | 特徴 |
---|---|---|---|
PrivateLink Ready パートナーのサービス | インタフェース | Interface | エンドポイントサービスと組み合わせて利用する |
ゲートウェイロードバランサ | GatewayLoadBalancer | 同上 |
<サービスカテゴリ「PrivateLink Ready パートナーのサービス」におけるエンドポイント種類の違い>
エンドポイントの種類 | コスト | 利用可能なエンドポイントサービス | アクセスの制御手段 |
---|---|---|---|
インタフェース | 有料 ※時間課金+データ量 |
Interface |
・セキュリティグループ ・アクセスポリシー |
ゲートウェイロードバランサ | 同上 | GatewayLoadBalancer | 同上 |
なお、エンドポイントサービスの「Interface」と「GatewayLoadBalancer」の違いは、利用するロードバランサになります。
PrivateLink | エンドポイントタイプ | エンドポイントサービスのロードバランサのタイプ |
---|---|---|
インタフェース | Interface | NetworkLoadBalancer |
ゲートウェイロードバランサ | GatewayLoadBalancer | GatewayLoadBalancer |

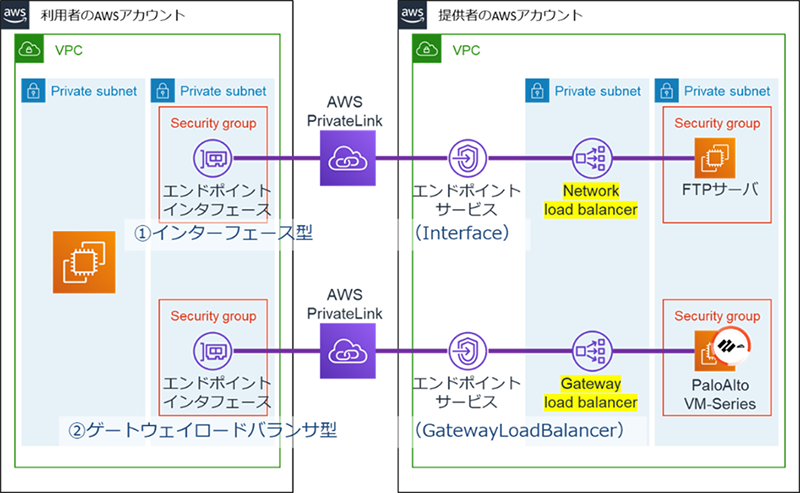

エンドポイントの種類と利用可能なエンドポイントサービスの関係を示す構成は下図になります。

その他のエンドポイントサービス
選択するシナリオは、利用者が独自に サービスエンドポイントを作成して利用する。
サービスカテゴリ | エンドポイントの種類 | コンソールに表示されるエンドポイントタイプ | 特徴 |
---|---|---|---|
その他のエンドポイントサービス | インタフェース | Interface | エンドポイントサービスと組み合わせて利用する |
ゲートウェイロードバランサ | GatewayLoadBalancer | 同上 |
公開情報はありませんが、「PrivateLink Ready パートナーのサービス」と「その他のエンドポイントサービス」を選択時の設定項目に差異はありませんが、利用のすみ分けは、エンドポイントサービスの作成者に応じて分ける。

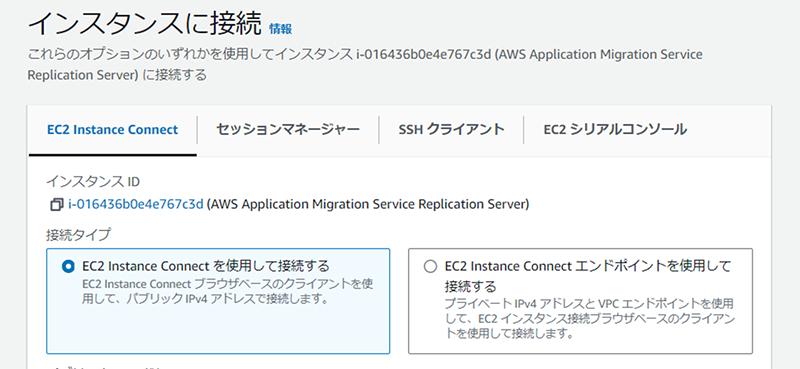

EC2 インスタンス接続エンドポイント
今まで説明してきたエンドポイントと毛色が異なり、選択するシナリオは、EC2インスタンスへ接続用のエンドポイントに利用する
サービスカテゴリ | エンドポイントの種類 | コンソールに表示されるエンドポイントタイプ | 特徴 |
---|---|---|---|
AWS のサービス | インタフェース | Interface | エンドポイントサービスと組み合わせて利用する |

「VPCエンドポイント」にトラフィックが到達させる仕組みを整理

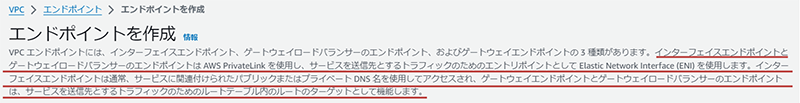

この内容もVPCエンドポイント管理コンソールに記載されていますが、初見ではとても分かりにくいと思います。

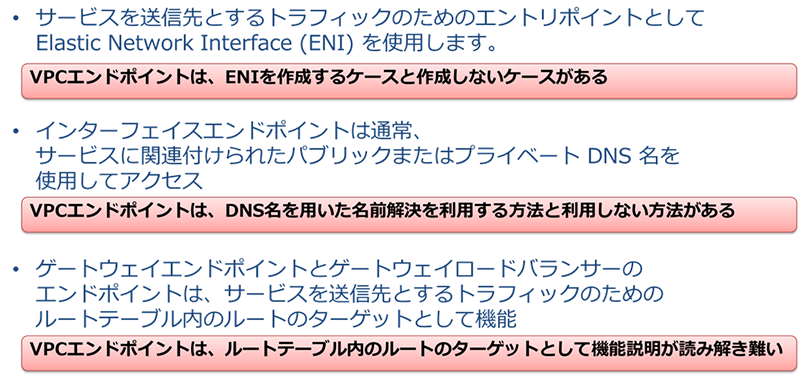

VPCエンドポイント管理コンソールに記載している内容文を引用し、用途ごとに区切って表現
- サービスを送信先とするトラフィックのためのエントリポイントとして Elastic Network Interface (ENI) を使用します。
- インターフェイスエンドポイントは通常、サービスに関連付けられたパブリックまたはプライベート DNS 名を使用してアクセス
- ゲートウェイエンドポイントとゲートウェイロードバランサーのエンドポイントは、サービスを送信先とするトラフィックのためのルートテーブル内のルートのターゲットとして機能します。
分かりにくいポイントは以下の3点
- VPCエンドポイントは、ENIを作成するケースと作成しないケースがある
- VPCエンドポイントにトラフィックが到達する仕組みが、名前解決を利用する方法としない方法がある
- ルートテーブル内のルートのターゲットとして機能説明が読み解き難い

それぞれを整理すると以下になります。
VPCエンドポイントは、ENIを作成するケースと作成しないケースがある
エンドポイントコンソールに表示されるエンドポイントタイプ | ENIの作成有無 |
---|---|
Interface | 有り |
Gateway | 無 |
GatewayLoadBalancer | 有り |
EC2 Instance Connect Endpoint | 有り |
VPCエンドポイントにトラフィックが到達する仕組みが、名前解決を利用する方法としない方法がある
エンドポイントコンソールに表示されるエンドポイントタイプ | 名前解決 |
---|---|
Interface | 利用 |
Gateway | 利用 ※1 |
GatewayLoadBalancer | 無 |
EC2 Instance Connect Endpoint | 利用 |
※1 Gatewayタイプは、ルートテーブル内のルートのターゲットとして機能しますが、ルートテーブルで利用するIPアドレスを導くための前段に名前解決が利用されます。
ルートテーブル内のルートのターゲットとして機能説明が読み解き難い
エンドポイントコンソールに表示されるエンドポイントタイプ | ルーティングで制御 |
---|---|
Interface | - |
Gateway | 〇 |
GatewayLoadBalancer | 〇 |
EC2 Instance Connect Endpoint | - |
表だけでは分かり難いので、エンドポイントタイプ「Interface」「Gateway」「GatewayLoadBalancer」単位に図示します。

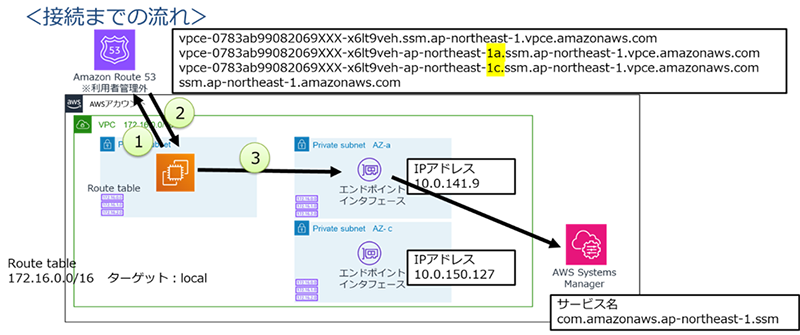

Interfaceエンドポイント利用時のエンドポイントへトラフィック到達の流れ

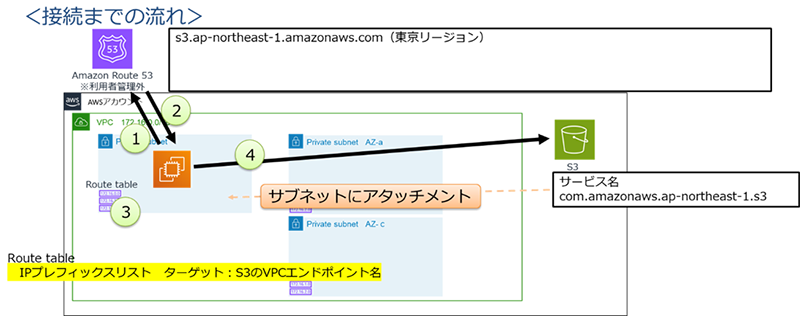

Gatewayエンドポイント利用時のエンドポイントへトラフィック到達の流れ

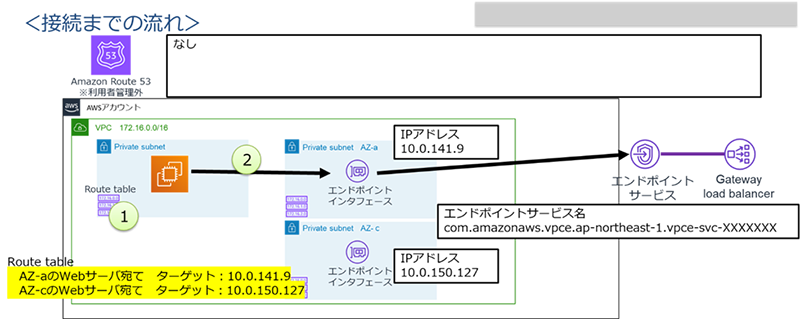

GatewayLoadBalancerエンドポイント利用時のエンドポイントへトラフィック到達の流れ

「VPCエンドポイント」マルチAZで構築の注意点を整理
VPCエンドポイントの種類に応じて、マルチAZが利用できない、VPCエンドポイント作成と合わせてマルチAZで作成ができない場合があります。
それを整理すると以下のとおりです。
エンドポイントコンソールに表示されるエンドポイントタイプ | マルチAZの利用可否 | 作成と合わせて マルチAZ配置可否 |
---|---|---|
Interface | 可 | 可 |
Gateway | 可 | 可 |
GatewayLoadBalancer | 可 | 否 ※2 |
EC2 Instance Connect Endpoint | 否 ※1 | - |
※1 EC2 Instance Connect Endpointは、作成時に指定可能なSubnetは1つの制約がある。
※2 やりがちな構築作業ミスを参照
<やりがちな構築作業ミス>
サービスカテゴリの「PrivateLink Ready パートナーのサービス」や「その他のエンドポイントサービス」には、「Interface」と「GatewayLoadBalancer」があります。しかし、VPCエンドポイントを作成する管理コンソール画面に違いはありません。
そのため、マルチAZ配置する設定する項目があるので、「GatewayLoadBalancer」を用いたVPCエンドポイント作成中にマルチAZのSubnetを選択してしまうとエラーを引き起こします。
再掲
PrivateLink | エンドポイントタイプ | エンドポイントサービスのロードバランサのタイプ |
---|---|---|
インタフェース | Interface | NetworkLoadBalancer |
ゲートウェイロードバランサ | GatewayLoadBalancer | GatewayLoadBalancer |
まとめ
いかがだったでしょうか。今回は、VPCエンドポイントについて、私が感じ悩んだ点を整理してみました。
従来のAWSサービスに結び付いたVPCエンドポイントは理解し易いですが、その知識が思い込みを生み、機能が拡張されたPrivateLinkの接続形態が増えたことにより、VPCエンドポイントへトラフィックが到達するまでの仕組みやマルチAZ構築で戸惑う場面が発生しました。
この機会に触り慣れたサービスを振り返るのはいかがでしょうか。
<ポイント>
PrivateLinkで結ぶエンドポイントサービスの種類によって、
- エンドポイントへ到達させる仕組みが異なる
- マルチAZ構成を指定する方法が異なる
