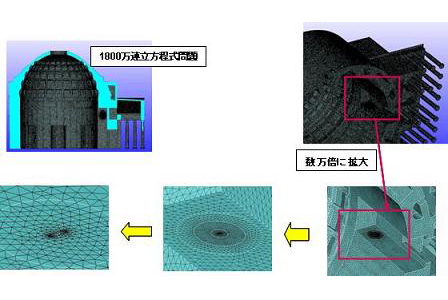

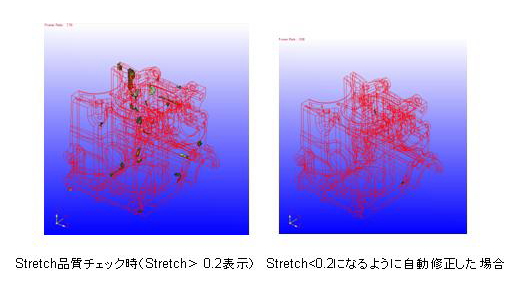

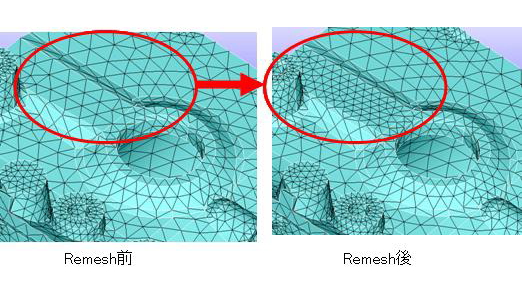

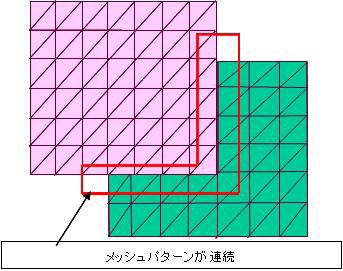

2013年12月12日更新 超高速・高品質メッシュ生成プリプロセッサ テクノスター PLM 概要 特徴 機能 TSV-PRE の特徴をご紹介します。 特徴 大規模モデル対応FEMメッシャー 数百万節点の大規模なメッシュ生成が可能です。また、大規模モデルでもストレスを感じることなく操作することが可能です。 アセンブリ・メッシング FEMアセンブリモデルにおける部品間のメッシュ連続性を考慮したアセンブリメッシュ(共有節点)を自動で作成することができます。 高品質メッシュ及び自動調整 メッシュ品質についてStretch、Collapse、Jacobian、Aspect ratio、skewness、warpingなど各種評価方法によってその品質を保証します。品質の悪い要素のみ画面上に表示させ、自動もしくは手動で修正することが可能です。 Local ReMesh メッシュ作成後、必要なフェースに対してリメッシュを行うことが可能です。この時、選択したフェースとその境界以外、メッシュパターンは変更されません。 Auto Mapped Mesh 一般的にMapped Meshを作成する場合は、メッシュ分割数を入力する必要がありますが、TSV-PREは4-sidesを自動的に探しフルオートでMapped Meshを作成することが可能です。
