Microsoft Office製品と連携可能な簡易ポストプロセッサ
TSV-Personal Viewer の機能紹介をいたします。
基本仕様
| 解析分野 | 構造解析 |
|---|---|
| ソルバーインターフェース | Nastran, ABAQUS, ANSYS, ADVENTURECluster, Marc, I-DEA, LS-DYNA Dynaの各種ソルバーに対応 |
| 要素 | 三角形、四角形、テトラ、ヘキサ、ペンタ要素等 |
| 表示 | コンター、ベクトル図、最小最大値表示、X-Yプロット、グループ表示、断面表示 |
| 操作 | ３Dマウスによるマルチスキャニング、ピッキング(節点)、回転、ズーミング、移動、測定(距離、角度) |
| データ処理 | グルーピング、ソーティング、サンプリング、平均化、テンソル変換、成分合成、関数処理 |

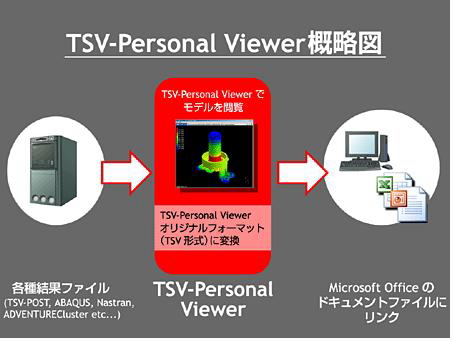

概略図
TSV-Personal Viewer の機能概略図です。
インポート
| Import File | Data Form | File Ext. | Suport Ver. |
|---|---|---|---|
| TSV-Post | Venus Post file | *.vns | (32bit) |
| Nastran | Nastran bdf | *.bdf, *.dat, *.nas | |
| Nastran OP2 | *.op2 | 2005(MSC) | |
| I-DEAS | Universal | *.unv | NX Series 1.1 |
| ABAQUS | Abaqus odb | *.odb | V6.4, V6.5, V6.6, V6.7 |
| ANSYS | ANSYS | *.rst | V10.0 |
| ADVENTURECluster | ADVC | *.adv | V3, V4(format1) |
| Marc | Marc | *.t16, *.t19 | V2005 |
| LS-Dyna | LS-Dyna | *.d3plot | V970.0 |
| Dytran | Dytran | *.bdf, *.dat, *.nas | |
| Dytran Arc Binary | *ARC | V2005 |
