各種オプション機能をご紹介いたします。
各種オプション機能

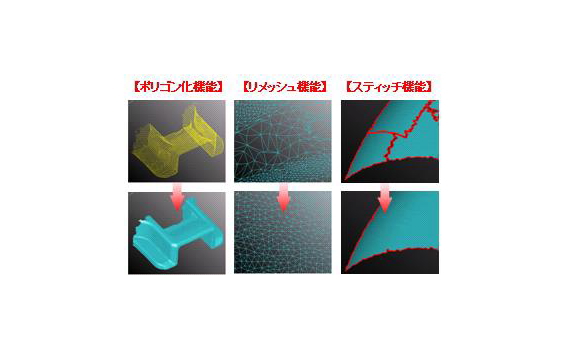

ポリゴン 機能拡張オプション
ASCII形式の点群データ（*.txt, *asc）のインポート/エクスポート、ポリゴンデータ（VRML, OBJ）のインポート/エクスポートに対応。点群からポリゴンを作成する機能や、ポリゴンに対するリメッシュ機能、スティッチ機能など、点群/ポリゴンに対する修正/最適化機能を追加しました。

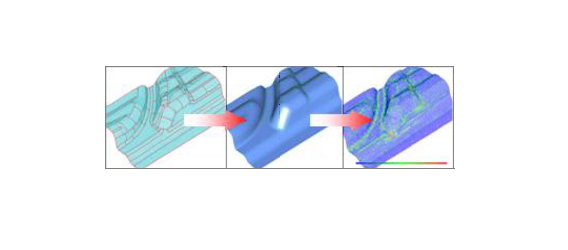

リバースエンジニアリングオプション
3次元測定器から得られるポリゴンデータに対して、NURBS曲面を自動で生成します。フィレットのR止まりなどの特徴線を自動で抽出するため、CADデータに近い面構成でNURBS曲面を作成できます。また、トリム曲面を扱うことができるため、少ない面数でCAD化が可能です。

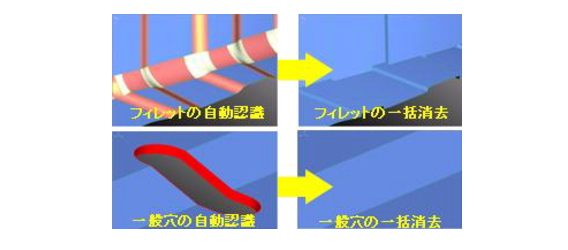

形状簡略化オプション
フィレット、穴、ボス/リブなど、細かい形状を消去してデータを簡略化することができます。形状からフィーチャーを認識・消去するため、履歴のないデータも処理が可能です。

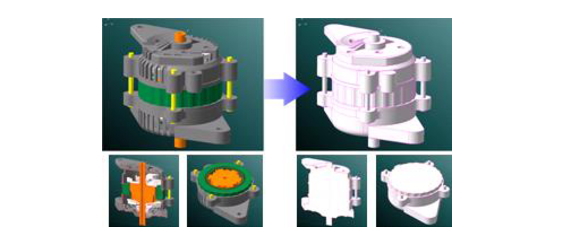

外形抽出機能
アセンブリモデルから外形形状を1パート（1ソリッド）として抽出する機能です。大規模アセンブリデータの軽量化や、ノウハウ流出の防止など、様々な用途で用いることができます。

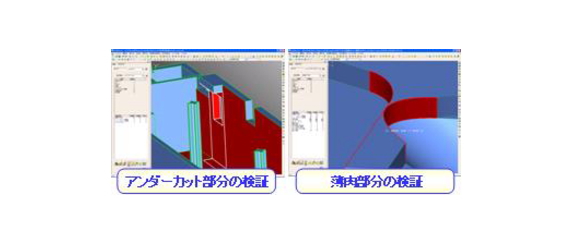

生産要件検証
金型製作における生産要件を検証します。
型の抜き方向を指定するだけでキャビ・コア・スライド部分を自動認識し、製品成型性、金型成型性、金型構造の整合性を容易に検証することが可能です。わずらわしいパーティングラインの指定の必要がないため、誰にでも簡単に検証できます。
CADdoctor for NX
日産自動車様 NXデータ向けPDQ検証・修正に対応
NX完全統合型ツール
検証から修正まで、全ての操作をCheck-MateなどのNX上の機能から実行できます。NX以外の別ツールの起動は一切不要です。
高い信頼性のデータ検証機能
JAMA/JAPIA PDQガイドラインの重要な20検証項目および日産自動車様で適用されている全PDQ項目を検証可能です。
高品質なデータ修正機能
二つの修正機能を用途に応じて選択できます。データ検証結果と連動させて実行可能です。
- 全修正機能：モデル全体を修正します。CADdoctorと同じ修正プログラムを使用する事により高い修正率を実現。
- 部分修正機能：PDQエラー箇所のみを修正。元モデルのPMIや属性情報を守勢後に継承。
