各種のCADデータを一元管理します。
ASFALISの機能をご紹介します。
機能詳細

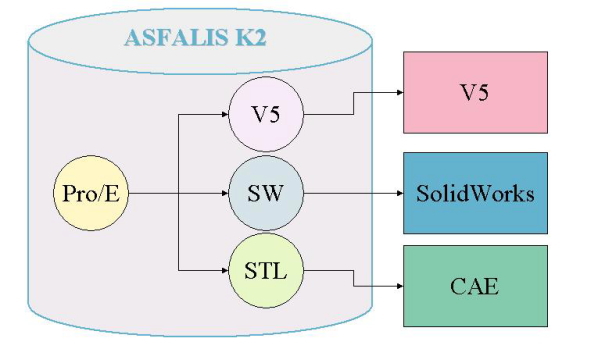

マルチCADへの対応
「ASFALIS K2サーバ」にオリジナルのモデルを元々の形式とENFの両方で蓄えることにより、あるCAD形式で登録されたモデルを、使うツールに合った形式で取り出し、更新することができます。更新されたデータは互いに紐づけられ、十分な情報とともに保管されます。従来フォルダ管理で生じていたデータの迷子がなくなり、関係者間での情報共有と検討、更新作業が効率化されます。

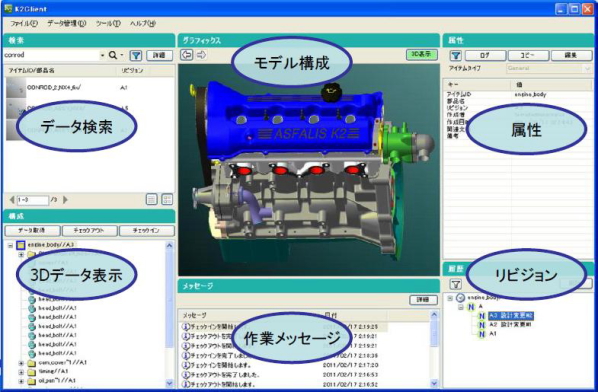

手軽な検索・閲覧
CADになじみのないユーザが、部品名や属性情報などを手掛かりに、必要な3Dデータを素早く探し、必要な情報を取り出せるように設計されています。Webブラウズ感覚の直観的かつ簡単な操作で、複雑な構造の3Dデータを閲覧できます。従来のフォルダ管理に比べ、操作性と視認性を大幅に向上できます。また、3Dでモデルを表示する高速ビューワを備えているため、CADがなくても、形状やアセンブリ構成を素早く確認可能です。
変更履歴管理
ASFALIS K2サーバでは、3Dデータに加えられた様々な変更の履歴を保管します。元CADでの設計変更や他のツールでの更新、たとえば製 造のための追加要件の付加や、解析のための一時的な簡略化といったデータの変更履歴を多くの関係者で共有することが可能になります。ASFALISオプ ティマイザによる各種最適化処理の自動実行の履歴も記録できるので、形状簡略化などの実行に当たり以前の設定を参照することや、処理前後のデータの比較や 確認も容易になります。変更履歴は、ASFALIS K2クライアント左下の履歴ツリーから確認可能です。

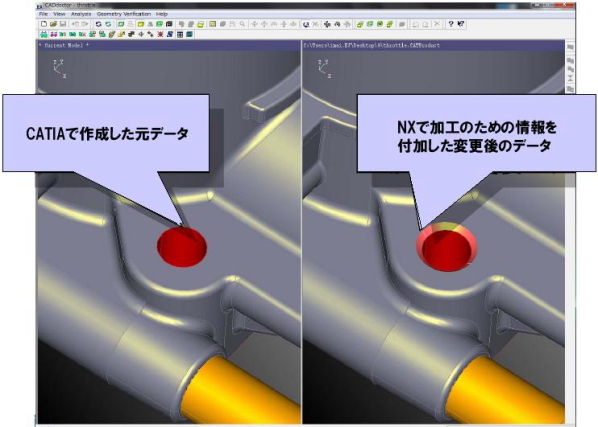

形状変更箇所の可視化
3Dデータに加えられた形状変更点を可視化できます。変更前のデータと変更後のデータが互いに異なる形式で保存されたものでも、同じインターフェイス上に形状変更箇所を映し、変更内容を容易に確認することができます。設計変更前後のデータの形状やアセンブリ構成などの差異を可視化できるため、変更箇所のみを効率よく把握できます。
