詳細説明

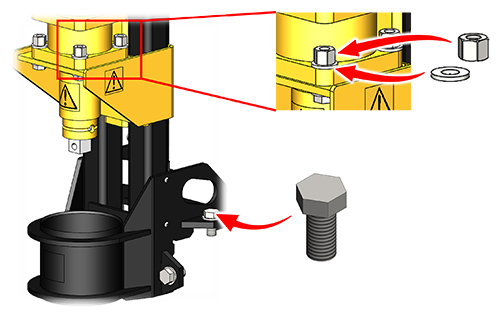

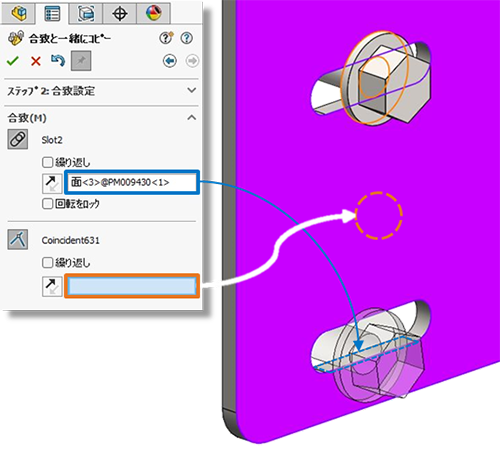

AIによる締結部品の自動認識と合致配置
AIがナットやボルトなどの締結部品を自動認識し、正しい合致を自動で配置できるようになりました。
合致参照のない部品でも、ドラッグ＆ドロップだけで適切な合致を作成でき、アセンブリ作業を効率化します。

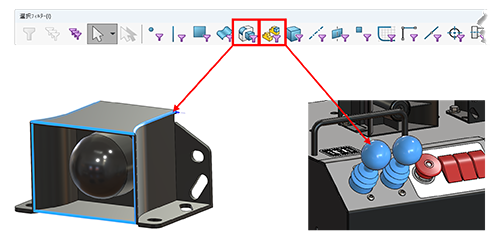

新規選択フィルター
選択フィルターに､新たに｢フィーチャーのフィルター｣と｢構成部品をフィルター｣が追加されました。
フィーチャーのフィルターを有効にしてモデルの任意の面を選択すると､該当フィーチャーで作成された面がハイライト表示され、影響範囲を瞬時に把握できます。

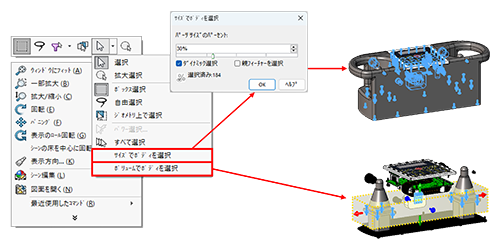

サイズ／ボリュームでボディ選択
部品ファイルでもサイズやボリュームを条件に、ボディをまとめて選択できるようになりました。マルチボディ部品の編集や不要形状の抽出を効率よく行えます。

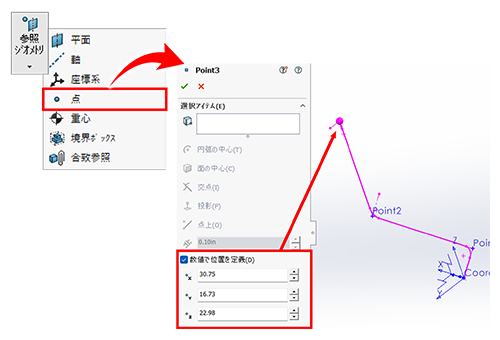

座標指定による参照点の作成
XYZ座標値を直接入力して参照点を作成可能になりました。
この参照点を座標値で作成する機能強化により、3Dスケッチのレイアウト作成が容易になり、スイープフィーチャーのパスの作成などに活用できます。

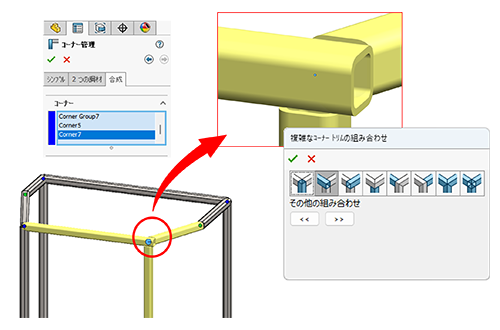

コーナーのトリムタイプを直感的に選択可能に
コーナー処理が色分け表示で分かりやすくなりました。
合成コーナーでもトリム種別と順序の組み合わせをダイアログボックスからプレビュー付きで選択可能になり、意図どおりに素早く仕上げられます。

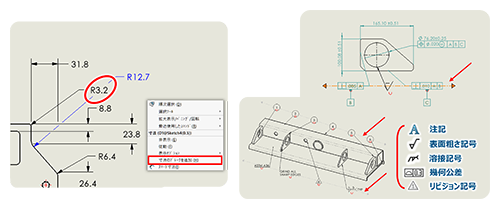

図面の寸法・注記配置をよりスムーズに
「寸法のブレークを追加」機能が進化しました。寸法の値と交差する場合にも寸法線にブレークが追加されます。このブレークは動的に更新され、寸法の移動にも対応しております。
また、マグネットラインが注記や幾何公差にも対応し、読みやすく整理された図面をより短時間で作成できます。

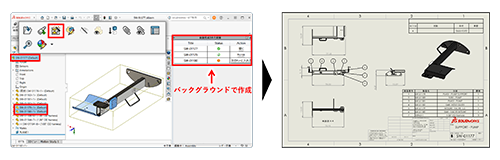

AIによる図面自動生成で作成を効率化
FeatureManagerデザインツリーから任意のアセンブリや部品を選択し、「図面を自動生成」を実行するだけでビュー、寸法、注記、テーブルを含む図面をAIが自動生成します。
※ デスクトップ版SOLIDWORKSユーザーが本機能をご利用いただくためには、以下を行う必要があります。
- 「Collaborative Designer for SOLIDWORKS」ロールに含まれる「Design with SOLIDWORKS」アプリケーションのインストール
- SOLIDWORKSのアドインとして“3DEXPERIENCE”を有効化
