SOLIDWORKS 完全アドオン構造解析ツール

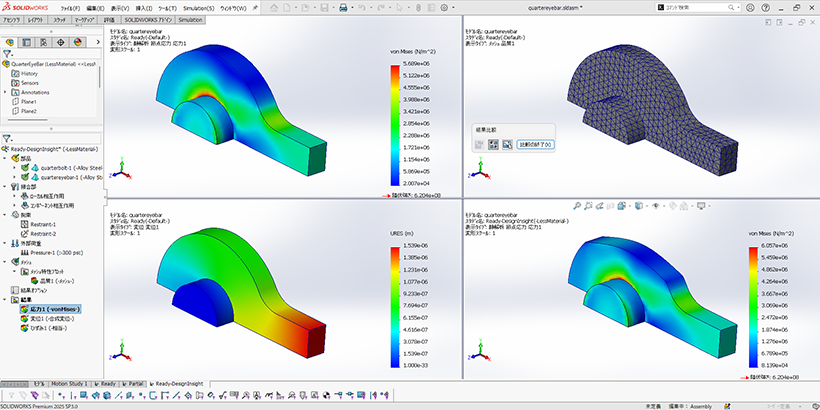

SOLIDWORKS Simulationは、SOLIDWORKS に完全統合した設計者向け構造解析ツールです。SOLIDWORKS で設計したモデルをそのままSOLIDWORKS と同じGUIで構造解析ができます。
新着情報
- SOLIDWORKS 2025 SP3.0
- SOLIDWORKS 2024 SP5.0
- SOLIDWORKS 2023 SP5.0
動作環境
- Windows10、Windows 11
- SOLIDWORKSバージョンに準じます
- メモリーはモデルにもよりますが32GB以上をお勧めします
- ビデオカード SOLIDWORKS 準拠
製品構成

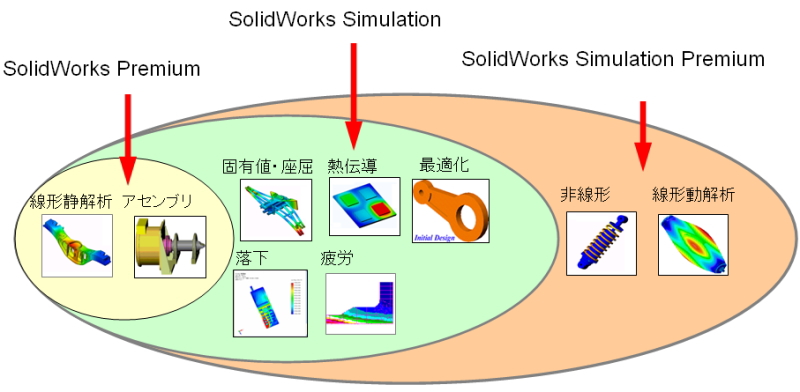

SOLIDWORKS Simulationの構成及び機能一覧
詳細図
| 基本機能 | SOLIDWORKS Premium | SOLIDWORKS Simulation Professional | SOLIDWORKS Simulation Premium | SOLIDWORKS Flow Simulation |
|---|---|---|---|---|
| パーツ解析 | 〇 | 〇 | 〇 | 〇 |
| アセンブリ解析 | 〇 | 〇 | 〇 | 〇 |
| ビーム解析(鋼材モデル) | 〇 | 〇 | 〇 | |
| 線形静解析(応力、変位) | 〇 | 〇 | 〇 | |
| アセンブリ接触(摩擦考慮) | 〇 | 〇 | 〇 | |
| 熱応力解析 | 〇 | 〇 | 〇 | |
| 固有値解析 | 〇 | 〇 | ||
| 座屈解析 | 〇 | 〇 | ||
| 熱伝導解析(定常、非定常) | 〇 | 〇 | 〇 | |
| 温度依存材料 | 〇 | 〇 | 〇 | |
| 落下テスト | 〇 | 〇 | ||
| 疲労解析 | 〇 | 〇 | ||
| 形状最適化 | 〇 | 〇 | ||
| 線形動解析(振動、応答) | 〇 | |||
| 非線形解析 | 〇 | |||
| 機構解析(SOLIDWORKS Motion) | 〇 | 〇 | 〇 | |
| 熱流体解析(SOLIDWORKS Flow simulation) | 〇 |
