設計変更を考慮し、「設計の効率化」を考えたCADです。
Solid Edge は、「うまく設計できない」悩みを解決します。

PLMに統合された唯一のメインストリームCAD

Solid Edge の一般機能をご紹介いたします。

機能概要

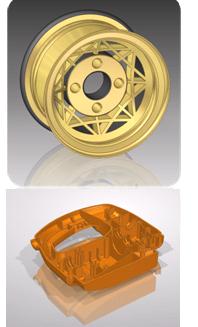

モールド形状設計機能(パーツ環境)

  • 設計意図を的確に反映する「IntelliShetch」
  • ベント、取付けボスのスーパーフィーチャ作成機能
  • 変数テーブルによる寸法のリレーション
  • 作図補助機能によるソリッド/サーフェスの混在設計機能
  • アセンブリ機能を利用した「インプレース・アクティベーション(トップダウン設計)」

樹脂部品の設計には...

  • 部品の関連性を保持したまま作成できる「パーツの分割」機能
  • 指定したフェースを作図補助曲面と入れ替える「面の置換」
  • 複数の断面の組み合わせからなる「複合リブ」機能
  • パーティング面(ライン)や、指定した面(カーブ)による「複合ドラフト(抜き勾配)」機能

板金形状設計機能(シートメタル環境)

  • フランジの追加:フランジを追加する辺(エッジ)を選択し、折り曲げる方向と長さをカーソルで指示するだけで簡単にフランジが追加出来ます。
  • 留継ぎのサポート:留継ぎ(マイター・フランジ)の定義も簡単に行えます。通常であれば複雑な操作もダイアログ操作だけでOKです。
    絞り形状の挿入;ダイアログにより、簡単に絞りを定義出来ます。
  • ベンドリリーフの自動挿入:部分フランジを追加する際、自動的に「逃げ」を挿入します。形状は「丸型」、「角型」が選択できます。段曲げ:S字形状のような複数の曲げをサポートします。
  • ルーバ:角型・丸型をサポート

部品組み立て機能(アセンブリ環境)

一般的な「面合わせ」、「軸位置合わせ」等の幾何関係操作の他に、類似部品を組み易くする「キャプチャ・フィット」機能や、幾何拘束条件を登録することができる「システムライブラリ」機能などにより、柔軟なアセンブリ設計が実現できます。
また、アセンブリ機能の中に「Motion(Simply Motion:MDI社製「Dynamic Designer Motion」)や「分解ビュー」、「バーチャルスタジオ」作成環境が、標準で組込まれております。

製図機能(ドラフト環境)

各ビューにパーツの色をつけるシェーディング機能をサポート。

  • 回転断面図の作成:矢視矢印が2方向以上で定義されている場合、断面図を作成する時に展開した断面を切り出します。
  • 各国工業規格に準拠:JIS、ANSI、ISO等の各工業規格に準拠しております。
  • 各種シンボルのサポート:溶接記号や仕上げ記号等をサポート。
  • 部品表の自動配置:図面展開されたアセンブリに組み込まれている部品やアセンブリを抽出し、部品表とバルーンを自動配置します。
